Robot paletyzujący

Chwytaki i stacje paletyzacji

Sposób działania stanowiska zależy w dużej mierze od zastosowanego chwytaka. Dobieramy rozwiązania do kształtu, masy i powierzchni produktu, tak aby robot mógł stabilnie pracować z kartonami, workami, pojemnikami i innymi opakowaniami.

Stacja paletyzacji może obejmować także czujniki, przenośniki, podajniki palet oraz elementy odpowiedzialne za odbiór gotowego ładunku.

Roboty wieloosiowe i kolumnowe

Roboty wieloosiowe sprawdzają się tam, gdzie potrzebny jest szeroki zakres ruchu, zmienne schematy układania i obsługa różnych produktów. Roboty kolumnowe mogą być dobrym wyborem przy powtarzalnym procesie oraz ograniczonej przestrzeni na końcu linii.

Dobór konstrukcji zależy od układu stanowiska, wymaganej wydajności i rodzaju ładunku.

Budowa robotów do paletyzacji

Robot może zostać skonfigurowany pod format palety, rodzaj produktu, oczekiwane tempo pracy i warunki panujące w zakładzie. W zależności od procesu stanowisko może obejmować:

• odpowiednio dobrany chwytak,
• czujniki wykrywające pozycję ładunku,
• system sterowania,
• elementy zabezpieczające strefę pracy,
• połączenie z przenośnikami i innymi urządzeniami transportowymi.

Roboty paletyzujące od ALAP Technology mogą stać się częścią większego systemu automatyzacji, obejmującego transport, pakowanie i przygotowanie produktów do magazynowania lub wysyłki.

Jak działa robot do paletyzacji?

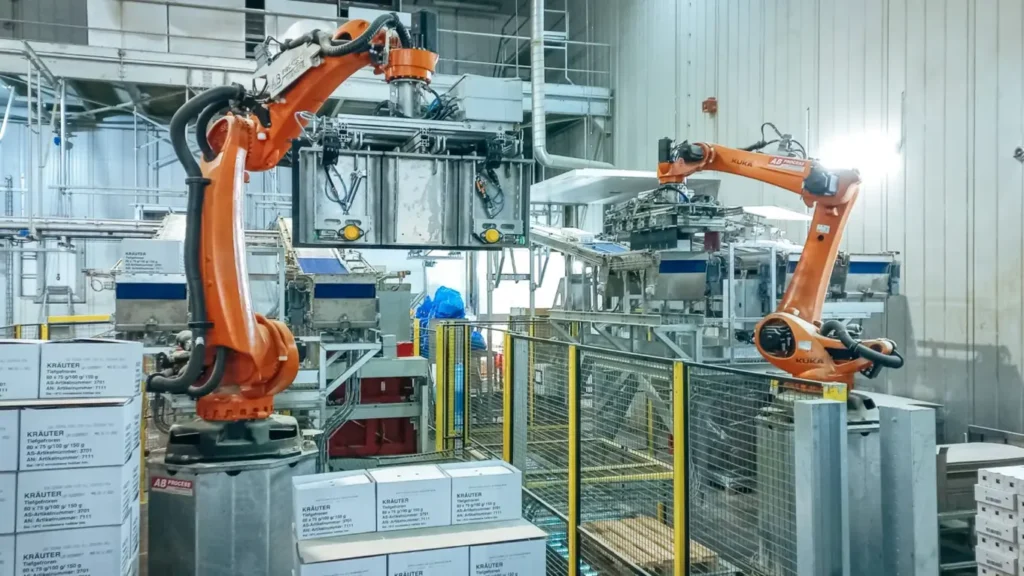

Robot do paletyzacji pobiera produkt z przenośnika lub wyznaczonego stanowiska, przenosi go i odkłada na palecie zgodnie z zaprogramowanym układem warstw. Każdy ruch odbywa się według ustalonej sekwencji, dzięki czemu kolejne palety powstają w ten sam, powtarzalny sposób.

Przebieg pracy zależy od rodzaju ładunku, tempa linii i przyjętego wzoru paletyzacji. Dzięki dopasowaniu chwytaka, zasięgu i sposobu integracji roboty paletyzujące mogą obsługiwać różne typy opakowań oraz współpracować z pozostałymi urządzeniami w procesie produkcyjnym.

W ALAP Technology dopasowujemy sposób działania stanowiska do konkretnego procesu, tak aby robot współpracował z transportem produktów i odbiorem gotowych palet. Robot może obracać opakowania, zmieniać ich orientację i układać je w różnych konfiguracjach.

Jak robot współpracuje z linią produkcyjną?

Robot paletyzujący nie działa samodzielnie. Jest częścią całego układu, który odpowiada za dostarczenie produktu, jego prawidłowe ustawienie i odbiór gotowej palety. Może współpracować z przenośnikami, podajnikami palet, czujnikami położenia oraz innymi urządzeniami końca linii.

Istotna jest synchronizacja: produkt musi trafić do strefy pobrania we właściwym momencie, a robot powinien przekazać gotową paletę dalej bez zatrzymywania procesu. Dlatego przy projektowaniu stanowiska analizujemy nie tylko parametry samego robota, ale też tempo linii, sposób podawania opakowań i dostępne miejsce.

Dobrze zintegrowany robot paletyzujący pomaga utrzymać płynny rytm produkcji. Nie czeka bez potrzeby na produkt ani na pustą paletę, a cała końcówka linii pracuje jako jeden spójny system.

Jakie zadania realizuje na linii?

Robot do paletyzacji może:

• pobierać produkty z przenośnika lub stanowiska podawczego,
• obracać opakowania i zmieniać ich orientację,
• układać kolejne warstwy według zaprogramowanego schematu,
• obsługiwać różne formaty produktów,
• pracować z kartonami, workami, zgrzewkami, pojemnikami, skrzynkami i opakowaniami zbiorczymi.

Zakres działania zależy od masy, wymiarów, kształtu oraz podatności opakowania na odkształcenia. Odpowiednio skonfigurowany robot paletyzujący może obsługiwać kilka formatów produktów i realizować różne schematy układania bez przebudowy całego stanowiska. Dzięki temu stanowisko łatwiej dopasować do zmiennego asortymentu i rytmu pracy linii.

Powtarzalność ma tu konkretne znaczenie. Każda warstwa powstaje według tego samego układu, dzięki czemu paleta zachowuje stabilność, a operatorzy nie muszą ręcznie poprawiać przesuniętych opakowań.

Jak dobrać robota paletyzującego do konkretnego procesu?

Dobór robota paletyzującego wymaga zestawienia parametrów produktu z warunkami pracy stanowiska. Najpierw określa się:

• maksymalną masę pojedynczego ładunku,
• wymiary i kształt opakowania,
• wysokość oraz format palety,
• wymaganą liczbę cykli,
• dostępny obszar roboczy,
• częstotliwość zmian asortymentu.

Na tej podstawie dobiera się udźwig, zasięg i chwytak. Ważne jest też, czy robot będzie układał jeden powtarzalny format, czy kilka produktów według różnych receptur.

Dobrze dobrany robot paletyzujący nie powinien pracować na granicy swoich możliwości. Zapas udźwigu i odpowiednio zaplanowany zakres ruchu pomagają utrzymać stabilną pracę także wtedy, gdy zmienia się produkt lub sposób układania.

Udźwig, zasięg i wydajność robota

Udźwig robota trzeba dopasować nie tylko do masy produktu, ale też do ciężaru chwytaka. Zbyt mały zapas może ograniczać tempo pracy i zakres dostępnych ruchów. Zasięg decyduje z kolei o tym, czy ramię swobodnie obsłuży punkt pobrania, całą powierzchnię palety oraz wymaganą wysokość układania.

Wydajność robota powinna odpowiadać taktowi linii. Liczy się nie sama prędkość ramienia, lecz czas pełnego cyklu, od pobrania produktu do jego odłożenia. Dzięki automatyzacji na linii utrzymywane jest stałe tempo procesu bez konieczności pracy do granicy swoich możliwości.

Jak dobrać chwytak do rodzaju i formatu opakowania?

Chwytak powinien odpowiadać kształtowi, masie i sztywności produktu. Kartony można najczęściej pobierać za pomocą przyssawek, podczas gdy worki, pojemniki lub opakowania o nieregularnej powierzchni wymagają innego sposobu chwytu. Znaczenie ma też liczba obsługiwanych formatów. Gdy asortyment często się zmienia, chwytak musi pozwalać na sprawne przejście między produktami i różnymi schematami paletyzacji.

Na co zwrócić uwagę przed wdrożeniem robota paletyzującego?

Poza samym doborem urządzenia warto sprawdzić warunki, które wpływają na późniejszą eksploatację stanowiska. Znaczenie mają przede wszystkim:

• bezpieczeństwo strefy pracy i sposób dostępu operatorów,
• możliwość serwisowania robota bez zatrzymywania całej linii,
• dostępność miejsca na podawanie oraz odbiór palet,
• łatwość zmiany receptur przy nowym asortymencie,
• możliwość rozbudowy stanowiska w przyszłości.

Dobrze zaplanowany układ nie powinien utrudniać pracy wokół linii. Musi też uwzględniać codzienną obsługę, czyszczenie, przeglądy i ewentualne zmiany w produkcji.

Roboty paletyzujące dopasowane do warunków Twojego zakładu

Każdy proces paletyzacji wygląda inaczej. Różnią się produkty, tempo linii, formaty palet, dostępna przestrzeń i sposób przekazywania ładunku między urządzeniami.

W ALAP Technology dobieramy roboty do warunków konkretnego zakładu. Analizujemy przebieg procesu i projektujemy stanowisko, które ma współpracować z istniejącą lub nową linią. Dzięki temu robot paletyzujący nie jest osobnym urządzeniem, lecz częścią spójnego systemu.

Przekaż nam podstawowe informacje o produkcie i oczekiwanej wydajności. Na tej podstawie możemy określić, jakie rozwiązanie najlepiej odpowiada Twojemu procesowi.

Najczęściej zadawane pytania o roboty do paletyzacji:

Jakie są koszty wdrożenia robota paletyzującego w porównaniu do ręcznej paletyzacji?

Robot paletyzujący redukuje koszty stałe pracy przy powtarzalnych zadaniach. Wdrożenie robota wymaga większego nakładu na początku, ale przy pracy wielozmianowej i dużych wolumenach może znacznie obniżyć koszt jednostkowy paletyzacji. Roboty ograniczają absencje, ryzyko urazów i stabilizują wydajność na zmianach. Opłacalność zwykle widać przy pracy wielozmianowej i dużych wolumenach – wtedy koszt jednostkowy paletyzacji spada dzięki stałemu taktowi i mniejszej liczbie błędów.

Po jakim czasie może zwrócić się inwestycja w robotyzację paletyzacji?

Zwrot zależy od liczby zmian, wielkości produkcji, kosztów pracy i skali obecnych strat. Najszybciej inwestycja zwraca się tam, gdzie paletyzacja działa przez wiele godzin dziennie i stanowi wąskie gardło procesu.

Jak wygląda serwis i wsparcie techniczne dla robotów paletyzujących?

Po uruchomieniu stanowiska zapewniamy szkolenie zespołu oraz serwis posprzedażowy. Wsparcie obejmuje konserwację, naprawy i pomoc techniczną podczas eksploatacji systemu. Zapewniamy opiekę podczas całego procesu – od analizy potrzeb i wdrożenia aż po późniejszy serwis.

Czy robota można łatwo zintegrować z istniejącą linią produkcyjną?

Tak, jednak zakres prac zależy od układu linii, sposobu podawania produktów, sterowania i dostępnej przestrzeni. Integracja może obejmować połączenie z przenośnikami, czujnikami, podajnikami palet i urządzeniami końca linii.

Czy roboty paletyzujące obsługują różne rozmiary i typy palet?

Tak. Roboty paletyzujące mogą pracować z paletami EUR 1200 × 800 mm, przemysłowymi 1200 × 1000 mm i innymi formatami przewidzianymi w projekcie. Zmiana formatu wymaga odpowiedniego programu, pozycjonowania palety oraz, przy częstych przezbrojeniach, czujników lub systemu centrowania.

Czy stanowisko można w przyszłości rozbudować o kolejne urządzenia?

Tak, jeśli projekt od początku uwzględnia miejsce, sterowanie i punkty integracji dla dodatkowych urządzeń.
